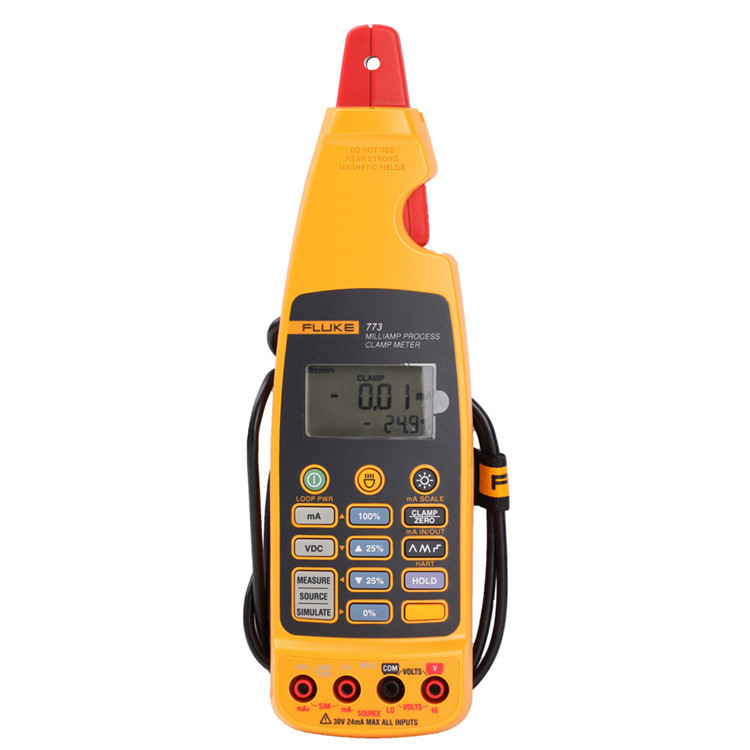

Fluke 773 毫安級過程鉗型表

需要更多時間？

在執行 4-20 mA 信號測量時不用斷開回路，而且節省時間。

您正在耗費寶貴的時間嗎？

通過拆卸線路和斷開回路來執行 mA 測量
致電控製室以隔離回路
在控製臺上測試模擬輸入/輸出
排除具有 mA 輸入和輸出的設備的故障
檢修那些存在間歇性問題或不穩定的 4-20 mA 回路
返回車間以獲取其它工具

如果您總是忙碌，時間永遠不夠用，那就試一下 Fluke 773 毫安鉗型表吧。這些鉗型表無需執行一些浪費時間的活動，可以大大節省時間和金錢。現在，您不必斷開回路或關閉系統，即可診斷和維修 4-20 mA 回路。

下麵是 Fluke 773 鉗型表可為您提供的一些幫助：

毫安鉗表特性	應用	如何節省時間和金錢
無需斷開回路即可測量 PLC 和控製系統模擬 I/O 的 mA 信號。	測量微弱的直流電	使過程指示與真實物理值相關聯
無需斷開回路即可測量傳送裝置的輸出信號	無需斷開回路即可維護和診斷流程及自動化設備	不會中斷流程
具有延長線的可拆式鉗表	可在狹小的空間中執行測量	允許在各種困難的情況下進行測量
輸出、模擬和測量電路中的 mA 信號（斷開回路）	確認非接觸式測量。手頭具有用於處理故障的備用工具（信號源模擬）	在通過非接觸式測量找到不良信號之後，無需返回車間獲取回路校準機即可進行故障處理
輸出並測量 VDC 信號源	排除電壓輸入和輸出設備的故障。	測量是否存在 24V 回路電源。測量 1 至 5 或 0 至 10V 過程信號。測試圖表記錄器
4 至 20 mA 輸入/輸出	用於故障處理的雙通道 mA 源和測量	將 4 至 20 mA 信號傳輸到閥門和 mA 信號調節器，然後同步測量 4 至 20 mA 位控輸出信號。
4 至 20 mA 比例輸出	比例 mA 輸出提供用於表示所測量 mA 值的 mA 信號輸出	無需斷開回路即可連接帶記錄/圖示功能數字多用表 (DMM) 和記錄 mA 信號
提供回路電源	為傳送裝置供電	替代已安裝的 24V 回路電源的測試。為傳送裝置供電並測量其 mA 輸出信號以進行故障處理。
可顯示 mA 測量值和 4-20 mA 量程百分比的雙背光顯示屏	清晰的測量顯示	允許快速的測量評估
測量聚光燈	在黑暗的機箱中照亮難以發現的線路	測量過程更輕松、更快捷
以非接觸方式最大可測量 99.9 mA 的電流	寬廣的量程	在舊控製系統中測量 10 至 50 mA 信號
自動關閉電源	在 15 分鐘和 2 分鐘後自動關閉背光和聚光燈	延長電池壽命

Fluke 772 mA 鉗表的功能:

最佳的 0.2% 準確度
0.01 mA 分辨率和靈敏度
無需“斷開回路即可測量 4 至 20 mA 信號
測量 PLC 和控製系統模擬 I/O 的 mA 信號
可顯示 mA 測量值和 4 至 20 mA 量程百分比的雙背光顯示屏
測量聚光燈照亮黑暗機箱內難以發現的線路
具有延長線的可拆式鉗表，可在狹小的空間中進行測量
使用 99.9 mA 量程測量舊控製系統中的 10 至 50 mA 信號
自動更改 4 至 20 mA 輸出以便進行遠程測試
自動關閉、背光超時等省電功能可延長電池壽命
“保持功能可捕獲和顯示不斷變化的測量值
通過表筆“接入回路測量功能測量 4 至 20 mA 信號
同步24V回路供電並測量回路mA信號，可為傳送裝置供電並對其進行測試
輸出 4 至 20 mA 信號源以測試控製系統 I/O 或 I/P
mA 輸出線性漸變或 25% 分步輸出
自動更改 4 至 20 mA 輸出以便進行遠程測試
直流電壓測量，可驗證 24V 電源或電壓 I/O 信號
提供直流電壓源以測試可接受 1-5V 或 0 至 10V 信號的輸入設備
比例 mA 輸出提供與 mA 鉗表所測量的 4 至 20 mA 信號相對應的連續 mA 信號
可將毫安培信號記錄到單獨的記錄設備，而無需斷開回路
輸出 mA 信號允許日志數字多用表或其它設備來記錄 4 至 20 mA 信號，而無需斷開回路
mA 輸入/輸出：使用鉗表非斷線測量 mA 信號，並輸出 mA 信號源
將 mA 輸入信號應用到設備，然後在閥門或 mA 隔離器等設備上測量其 4-20 mA 輸出
電壓輸出線性漸變或 25% 分步輸出
自動更改電壓輸出以便進行遠程測試

環境技術指標
可測量導線的直徑	0.177 或 4.5 mm（最大值）
操作溫度	-10 至 50 oC
存放溫度	-25 至 60oC
操作濕度	< 90% @ <30 oC, < 75% @ 30 至 55oC
操作海拔高度	0 至 2000 m
IP 等級	IP 40
尺寸	44 x 70 x 246 mm (2 7/8 x 5 ¾ x 11 5/8 in)
重量	410 g, (14.4 oz)
振動	隨機 2 g，5 至 500 Hz
撞擊	1 米落體試驗（鉗夾除外）
EMI/RFI	符合 EN61326-1 標準註: 對於采用鉗夾的電流測量，應將 1mA 添加至值為 1V/m（最多為 3V/m）的 EMC 場強的指術指標。
溫度系數	0.01% oC (<18oC 或 > 28oC)
電源，電池壽命	(4) 節 AA 1.5 V 堿性電池，IEC LR6，12 小時（mA 源進入 500 歐姆負載）
保修	電子元件保修三年電纜和鉗表組件保修一年

功能技術指標
mA 測量t （由鉗表測量） 771/772/773	分辨率和量程: 0 to 20.99 mA 準確度: 0.2%+2 位數分辨率和量程: 21.0 mA to 100.0 mA 準確度: 1% + 5 位數
mA 測量（使用測試表筆進行串聯測量） 772/773	分辨率和量程: 0 to 24.00 mA 準確度: 0.2% + 2 位數
mA 輸出 (最大 mA 驅動: 24 mA 進入 1,000 歐姆負載)	分辨率和量程: 0 to 24.00 mA 準確度: 0.2% + 2 位數
mA 模擬 (最大電壓 50 V dc)	分辨率和量程: 0 to 24.00 mA 準確度: 0.2% + 2 位數
電壓輸出 (2 mA 最大驅動電流)	分辨率和量程: 0 to 10.00 V dc 準確度: 0.2% + 2 位數
電壓測量	分辨率和量程: 0 to 30.00 V dc 準確度: 0.2% + 2 位數
