鮑爾環填料是一種新型填料,是針對拉西環的一些主要缺點加以改進而出現的，是在普通拉西環的壁上開八層長方形小窗，小窗葉片在環中心相搭，上下麵層窗位置相互交搭而成。
它與拉西環填料的主要區別是在於在側壁上開有長方形窗孔，窗孔的窗葉彎入環心，由於環壁開孔使得氣、液體的分佈性能較拉西環得到較大的改善，尤其是環的內表麵積能夠得以充分利用.金屬鮑爾環填料應用：真空精餾塔、處理熱敏性、易分解、易聚合、易結碳的物料。金屬材質：304、316、316L、碳鋼、201、410等.
名稱 規格/mm 規格D×H×δmm 堆積個數/n/m 比表麵積m/m 堆重/γpkg/m 空隙率mm/mm 乾填料因子/m
金屬鮑爾環 Φ16 16*16*0.5 241250 339 346 0.928 299
Φ25 25*25*0.5 49000 219 414.2 0.934 269
Φ38 38*38*0.7 13400 176 312 0.945 153
Φ50 50*50*0.8 6800 134 311 0.949 131
Φ76 76*76*1 1980 96 216 0.96 72
名稱 規格/mm 直徑*高度*壁厚/mm 比表麵積/m2/m3 空隙率/% 堆重/kg/m3 堆積個數/per/m3 乾填料因子/m-1
塑料階梯環 Φ25 25*13*1.2 288 85 102 97680 467
Φ38 38*19*1.2 265 95 91 25200 309
Φ50 50*25*1.5 250 96 75 9400 282
Φ76 76*38*3.0 200 97 59 3700 220
金屬階梯環 Φ25 25*20*0.6 185 96 409 101160 209
Φ38 38*30*0.8 112 96 365 24680 137
Φ50 50*40*1.0 75 96 291 10400 85

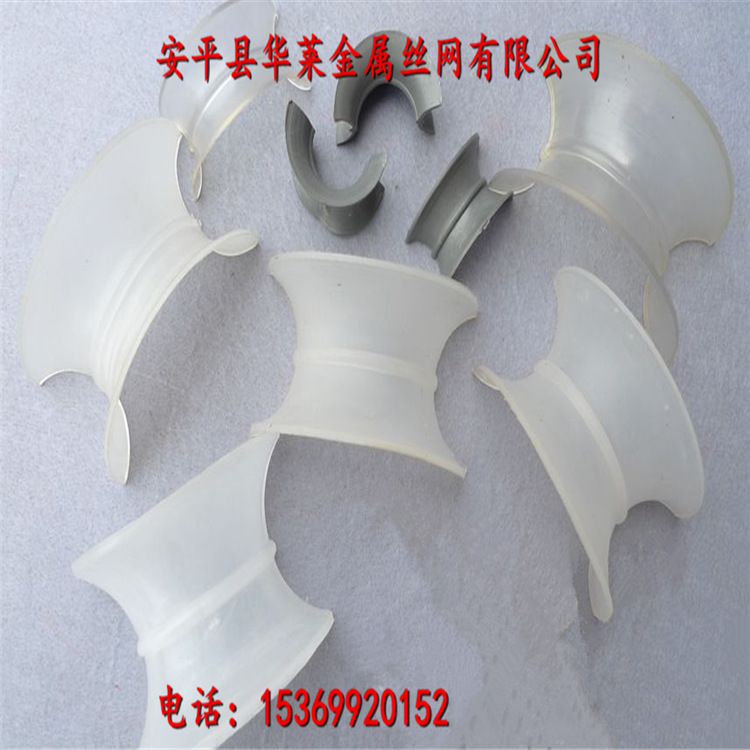

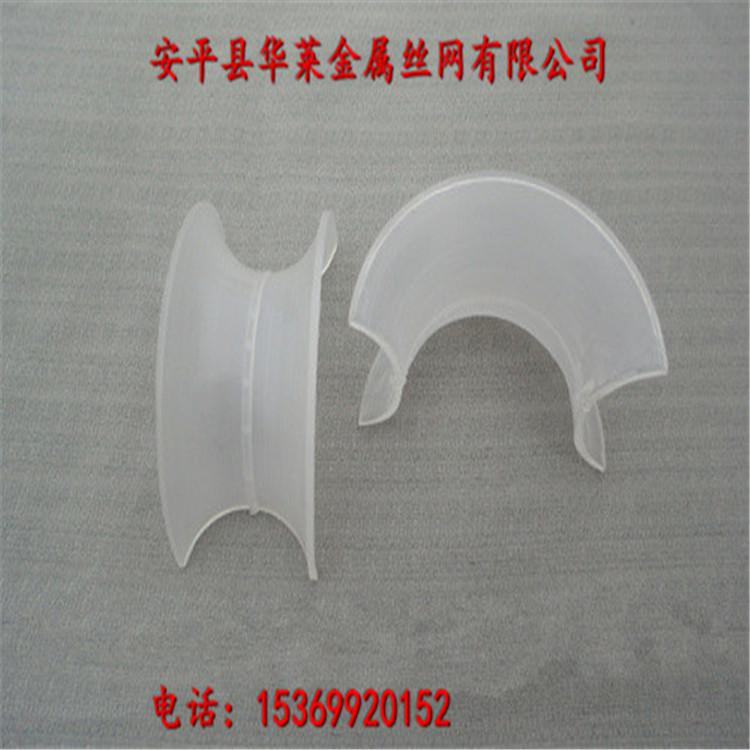

Φ76 76*60*1.2 58 97 245 3320 63 矩鞍環屬於填料的一種型號，它采用連續擠出的工藝進行加工，與同種材質的拉西環填料相比，具有通量大、壓降低、效率高等優點。比鮑爾環阻力小、通量大、效率高、填料強度和剛性較好，是目前應用最廣的一種散堆填料.可用於化工、冶金、煤氣、環保等行業的乾燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等矩鞍環填料床層具有較大的空隙率，床層內多為圓弧形液體通道，減少瞭氣體通過床層的阻力，也使液體向下流動時的徑向擴散系數減小。陶瓷矩鞍環的形狀介於環形與鞍形之間，因而兼有兩者之優點，這種結構有利於液體分佈和增加民氣體通道。陶瓷矩鞍環 由於其具有高的密度和優異的耐酸耐熱性能，並且能耐除氫氟酸以外的各種無機酸、有機酸及有機溶劑腐蝕.

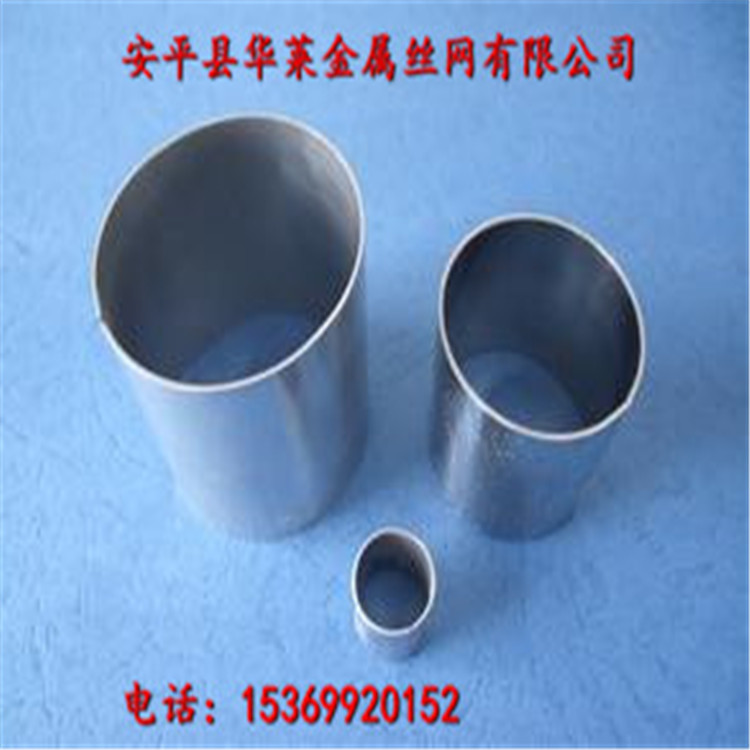

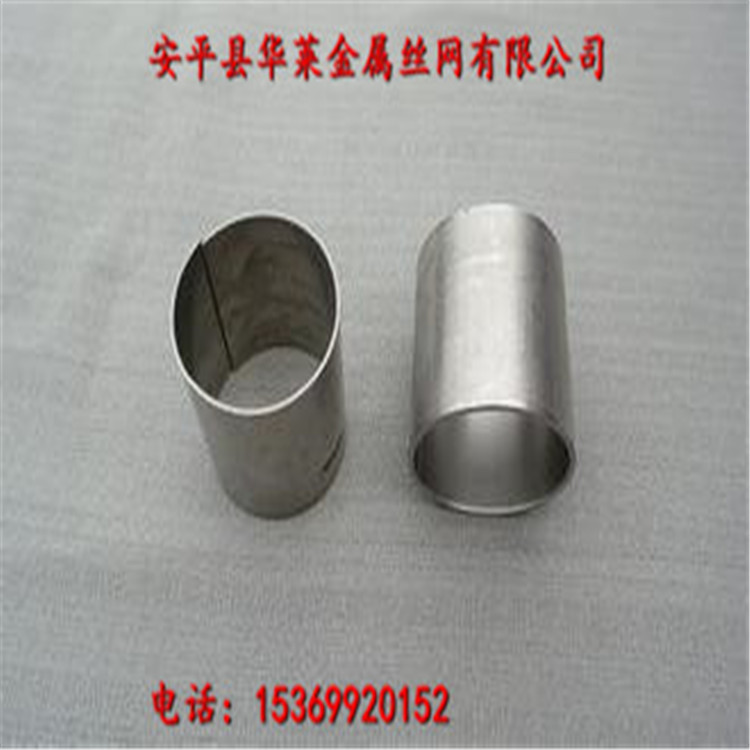

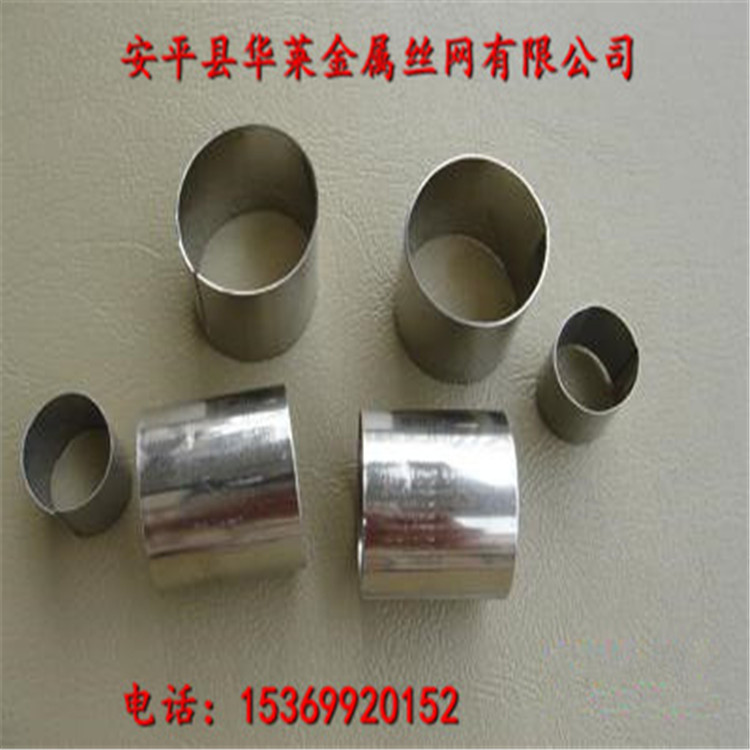

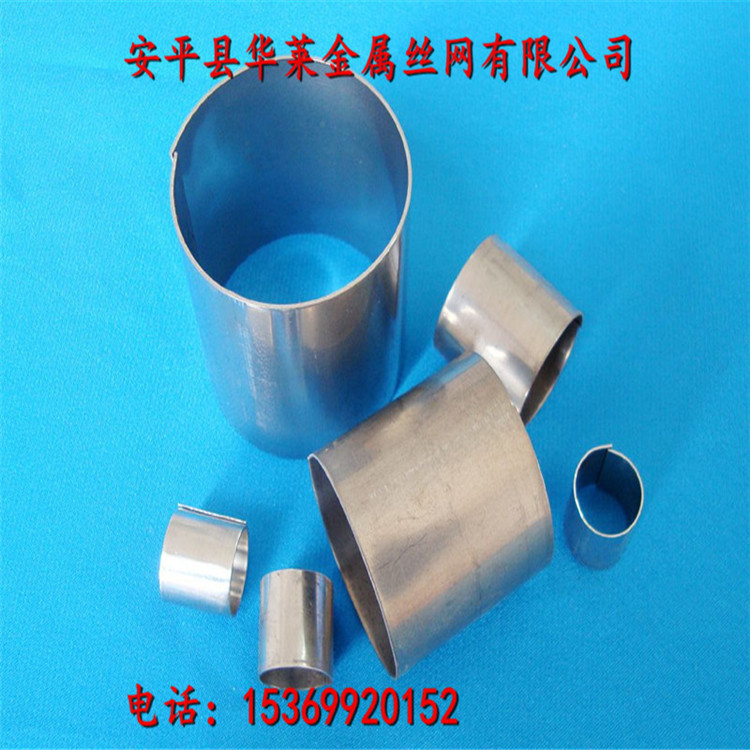

金屬拉西環是在1914年被F.Rasching開發出來的。它是最早被發明出來的一種具有固定幾何形狀的散堆填料。它的外形簡單，高度與直徑的尺寸相等。大尺寸的拉西環（100MM以上）一般采用整砌方式規則填充，而75MM尺寸以下的拉西環一般采用亂堆方式裝填。
金屬拉西環填料的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇.
金屬拉西環參數
名稱 規格/mm
直徑x高度x壁厚/mm 比表麵積m2/m3 空隙率% 堆重/kg/m3 堆積個數/per/m3 乾填料因子/m-1
金屬拉西環 Φ16 16*16*0.5 350 90 660 2480000 460
Φ25 25*25*0.8 220 93 610 55000 290
Φ50 50*50*1.0 110 95 430 7000 130
Φ80 80*80*1.0 60 96 400 1820 80
名稱 規格/mm 直徑*高度*壁厚/mm 比表麵積/m2/m3 空隙率/% 堆重/kg/m3 堆積個數/per/m3 乾填料因子/m-1
塑料階梯環 Φ25 25*13*1.2 228 90 98 81500 313
Φ38 38*19*1.4 133 93 58 27200 176
Φ50 50*25*1.5 114 94 55 10740 143
Φ76 76*37*3.0 90 93 698 3420 112
金屬階梯環 Φ25 25*12.5*0.5 221 95 383 98120 257
Φ38 38*19*0.6 153 96 325 30040 173
Φ50 50*25*0.8 109 96 308 12340 123

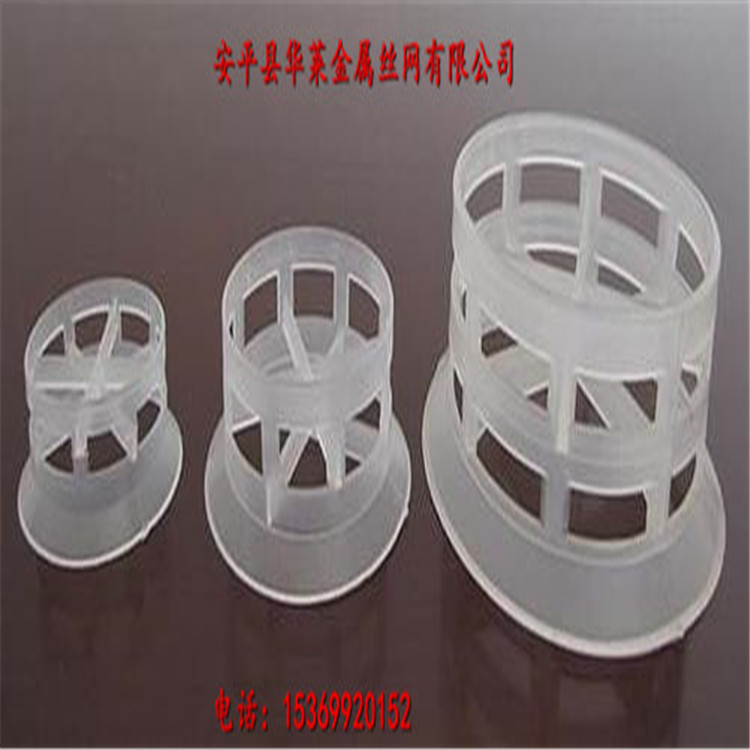

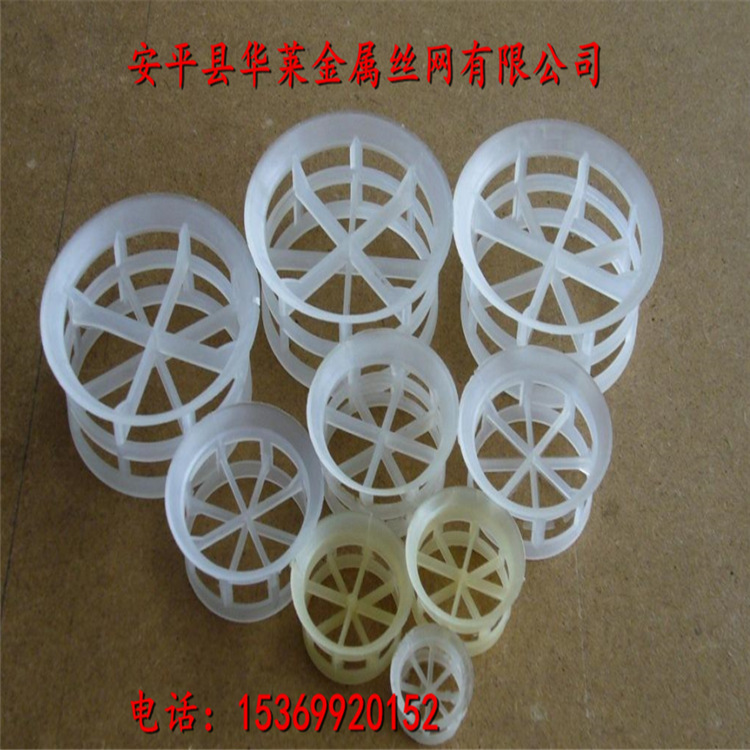

Φ76 76*38*1.2 72 96 306 3540 81 階梯環填料的側端增加瞭翻邊，不但可以增加填料環的機械強度，而且由於破壞瞭填料結構的對稱性，因而增加瞭填料投放時的定向幾率又由於翻邊的影響，使得填料在堆積時填料環隙之間的接觸由此線性接觸為主變為以點接觸為主。這樣，不但增加瞭填料顆粒之間的空隙，減少瞭氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表麵流動的匯聚分散點，從而促進瞭液膜的表麵更新，有利於填料傳質效率的提高。廣泛用於石油、化工、氯堿、煤氣、環保等行業的填料塔器中階梯環的高徑比僅為鮑爾環的一半,並在環的一端增加瞭錐形翻邊,這樣減少瞭氣體通過床層的阻力.並增大瞭通量,填料的強度也較高，由於其結構特點，使填料層內填料間多呈點接觸。這樣既增大瞭空隙率、減少瞭壓降，而且又構成瞭液體沿填料表麵流動的匯集或分散點，促進液膜表麵更新和液體混合作用，使氣液分佈均勻，增加瞭氣液接觸表麵而提高瞭傳質效率，一般由塑料、陶瓷、金屬做成。材質不同，結構也有所不同，金屬階梯環內筋結構同鮑爾環，舌片彎向呈葉片狀；塑料及瓷質階梯環的內筋結構與塑料鮑爾環相似，也有米字形和井字形之分.
