    鈑金焊接工裝 方通焊接工裝 三維柔性焊接工裝常州鼎盛天科技
    商品代碼: 11377520
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    三維:代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大麵有二個方向,四周邊可用作垂直方向的安裝,從而達到立體組合。



    孔系:這套夾具的主要特點就是從平臺到附件都是標準孔沒有傳統的螺紋或T型槽,配合快速鎖銷就能使裝配變得更加快捷方便,定位更精確。



    組合:因為所有附件都是事先預製好的,可根據產品的需求任意組合及調整。



    柔性:因為有上述功能整套裝備可根據產品的變化而變化,一套夾具就可完成幾個產品或幾十個產品的需求,從而大大的加快瞭產品的研發、試製的進程,節省大量的人力、物力和財力(環保和低碳產品)。



    焊接:本產品是專為焊接製品的製造而設計的通用夾具;用於焊接十分方便、靈活、精確,與傳統的焊接方式先進許多。



    三維鋼件平臺尺寸: (材料Q345 也可以稱16Mn)
     長X寬(mm):
     10001000 /12001200/5001500/20001000/24001200/30001500/40002000

    三維鑄件平臺尺寸: (鑄鐵HT300)
      20001000/24001200/30001500
     所有三維平臺側麵高度為200mm



    二維平臺尺寸:
       10001000   2000×1000  2400×1200  1200×1200  1500×1500       3000×1500



    孔尺寸:



       Φ28系列平臺:孔公差是D10級,與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.03mm
       Φ16系列平臺:孔公差是D10級,與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.03mm,



    工作臺立柱分三種形式:高度(分三種)承重力均為2T、固定(框架型)承重力為5T、活動(升降型承重力為3T)、(帶剎萬向輪型承重力為1T)。食品機械攪拌器

    食品加工設備

    貼合設備總裝

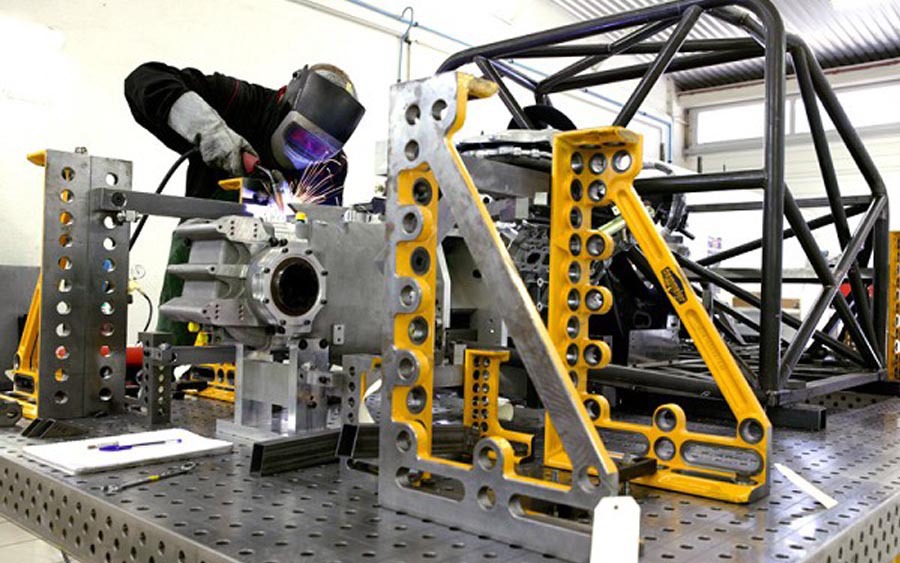

    賽場地盤

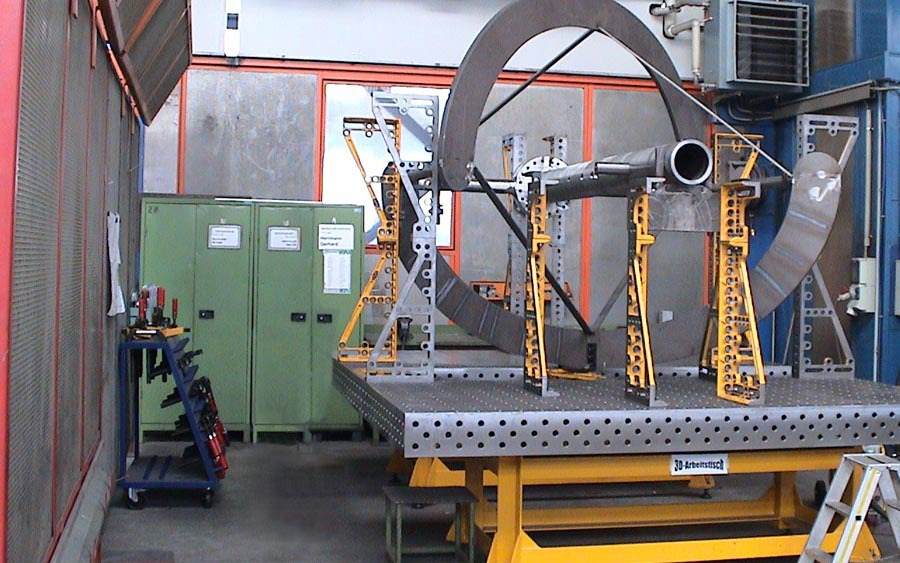

    環加工

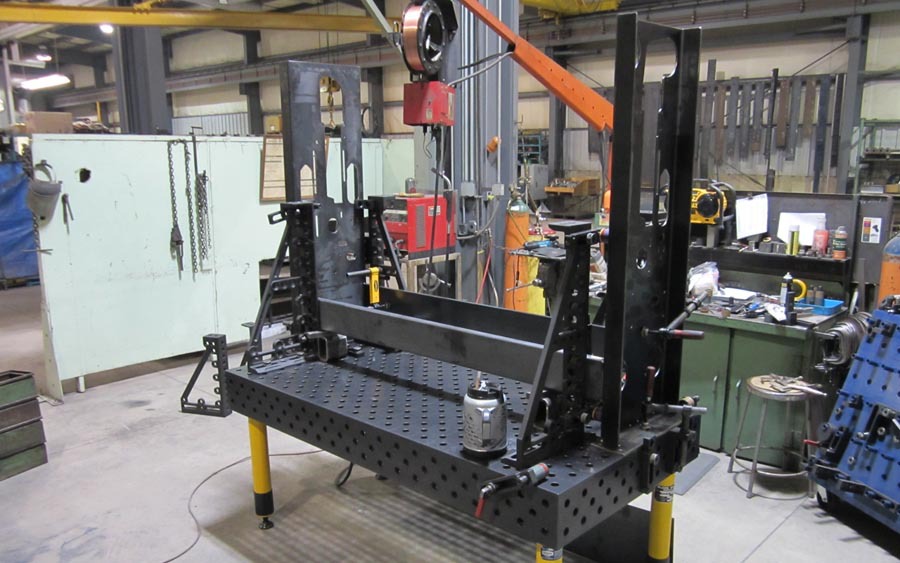

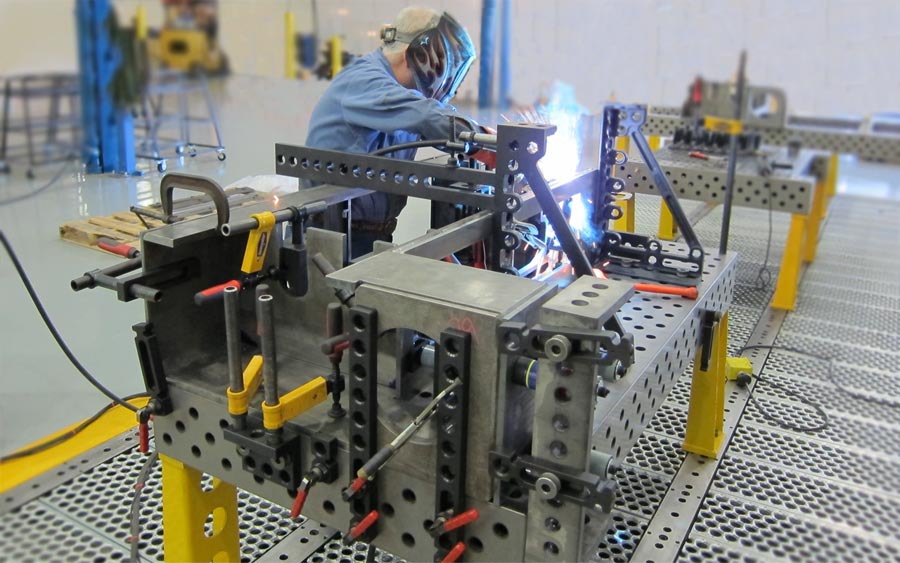

    鈑金焊接

    圖片4

    圖片6

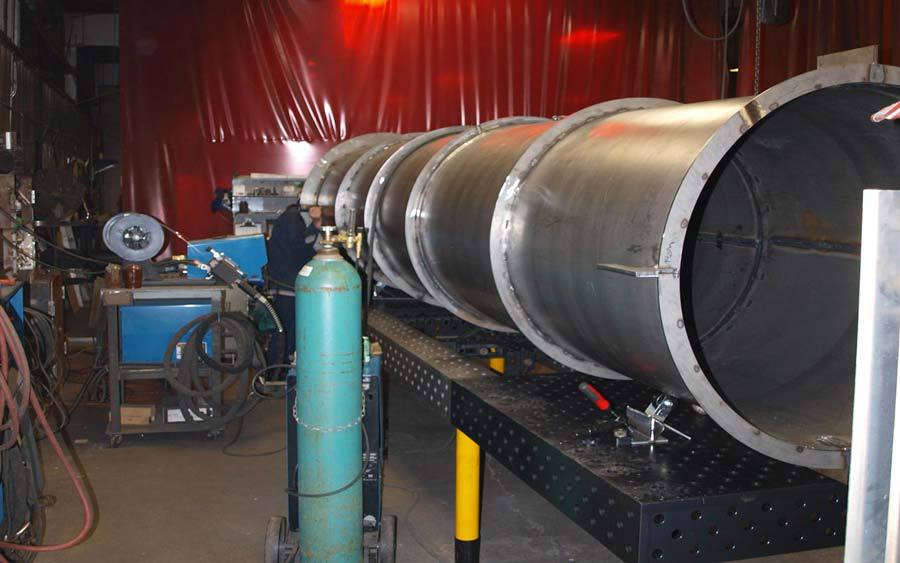

    風管

    QQ圖片20130711160709
