GY-CP65，1-16路萬能輸入彩屏無紙記錄機，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

功能特點
◆系統
▲采用最新大規模集成電路，國際名廠元器件精心設計；
▲采用高速、高性能32位ARM微處理器，畫面響應時間小於0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；

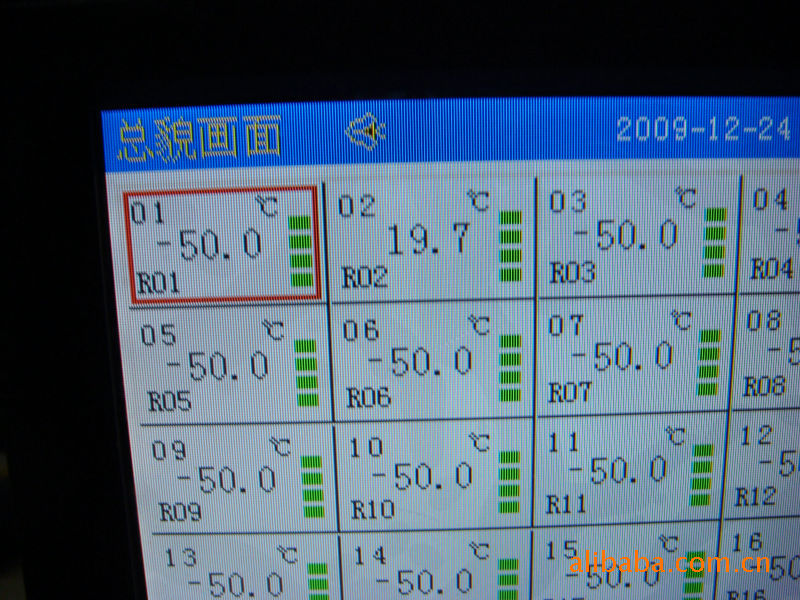

▲5.6英寸進口SHARP320240點陣TFT高亮度彩色圖形液晶顯示，CCFL背光、畫面清晰、寬視角。屏幕亮度可以自由調節；
▲全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
▲新型開關電源，85VAC~265VAC范圍內正常工作；
▲集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
▲提供變送器+24VDC隔離配電；
▲全鋁密封外殼及內部屏蔽板，保證機表在惡劣環境中正常工作；
▲大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
▲12路繼電器報警輸出。

◆信號
▲可輸入各種標準信號，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
▲信號全量程精度±0.2%
▲通道間完全隔離
▲可提供隔離配電
▲提供標準4-20mA輸出

◆軟件
▲中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
▲工程量顯示數值范圍寬，可顯示5位數值：-9999~19999；
▲報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息；
▲支持流量累積功能；
▲4組溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
▲支持真空度科學計數法顯示；
▲曲線走紙方式可設定橫向或縱向；
▲每4組曲線顯示可以自由組合，自定義曲線顏色；
▲內置GB2312二級漢字字庫（6500漢字）；
▲全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題；
▲漢字位號、單位自定義組合輸入。

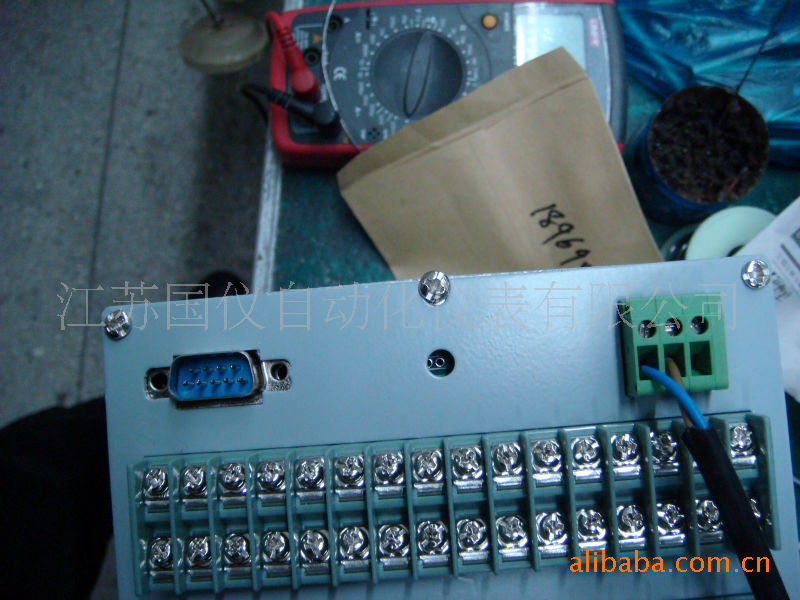

◆通訊
▲標準串行通訊介面：RS-485和RS-232C；
▲支持標準Modbus RTU通訊協議，標準Modbus TCP通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動；
▲使用USB2.0介面轉存和備份歷史記錄，支持256M、512M、1G優盤；
▲支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件；
▲外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。

一：概述

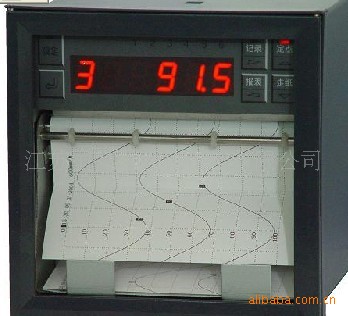

溫度有紙記錄機以獨特的熱打印記錄方式和先進的微處理器控製技術，實現瞭無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。溫度有紙記錄機可連續記錄和數字打印。

    溫度有紙記錄機的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，並可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，並將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，並對所設參數加以保護。廣泛應用於醫藥、石油、化工、冶金、電力等行業及科研單位。

二：主要性能及技術指標

 1．輸入通道     單點 雙點 三點 四點 五點 六點 八點
                 每個通道的測量信號種類可由用戶自己設定

                 也可在定貨時註明。[由廠方為用戶設定好]

 2．通道隔離:   輸入通道之間相互隔離，無乾擾。

 3．顯示功能:   測量值的定點或巡回顯示

               設定參數顯示[在設定狀態下]

                報警提示符及提示燈

                時間顯示[在所有輸入信號全部關閉情況下]

 4．記錄功能:  采用進口固定式熱敏頭，無筆墨消耗，無筆位

                誤差，抗震動

                在100mm范圍內有800個熱印點

                對測量值進行趨勢記錄和數字記錄

                在記錄曲線同時打印標尺刻度及每個通道標記

                每隔100mm打印一次刻度值、當前時間和走紙速度

 5．實時時間:   由鍵盤設定當前日期和時間

                即使掉電,也不影響正常計時

6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。

7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示范圍就是其測量范圍。

8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。

表一



信號種類		量程代碼	測量范圍
電 流	mA	01	0～10mA
	mA	02	4～20mA
	mA開方	03	4～20mA開方
電   壓	mV	11	0～20mV
	mV	12	0～50mV
	mV	13	0～100mV
	V	14	0～5V
	V	15	1～5V
	V開方	16	1～5V開方
熱 電 阻	Pt100	21	-50.0～550.0 °C
	Cu100	22	-50.0～150.0 °C
	Cu50	23	-50.0～150.0 °C
遠傳壓力電阻		24	0～400Ω
熱 電 偶	T	31	0.0～400.0 °C
	E	32	0～1000 °C
	K	33	0～1300 °C
	S	34	0～1750 °C
	B	35	500～1800 °C
關閉通道		00	該通道關閉





9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。

10．報警功能:

提供六組繼電器接點輸出，由用戶任意組合使用

        每個通道報警均可選擇上限、下限、差值上限、差值下限

        每個通道的報警回差可設定，繼電器動作時有指示燈提示

        繼電器觸點容量：24VDC, 3A； 220VAC, 3A

11．通訊：       可提供RS232C或RS485通訊介面

                   【此項為擴展功能,定貨時須註明】

12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出

                   【此項為擴展功能,定貨時須註明】

13．采樣周期:              0.6S

14．數字顯示及報警精度: ±0.2%F?S

15．趨勢記錄精度:         ±0.2% 「兩幅」

16．數字記錄精度:         ±0.2%F?S

17． 輸入阻抗: 大於10MW 〖註：進行電流測量時，輸入阻抗為250W〗 18．功率消耗:       不大於30W

19．正常工作環境: 溫度范圍：0～50°C   濕度范圍：10～85 % R?H

20．電源電壓:    220 V; 50 Hz

21．外形尺寸:    144 ? 144 ? 200 mm

22．開孔尺寸:    138⁺¹? 138⁺¹mm



～ 通道號	 量程代碼				～
	 小數點位						～
	 顯示下限	～		［］
	 顯示上限
	記錄左邊界
	記錄右邊界
	 報警上限
	 報警下限
	 偏差上限	～
	 偏差下限
	 報警回差					～
	 誤差校正	或+				～
	走紙速度			～mm/h
	記錄標尺						～
	自動打印測量值時間間隔	～分鐘
	    年份					～
	    日期	月   ～				日   ～
	    時間	時   ～				分   ～
	 打印深度							～
