本濃縮器適用於；中藥、西藥、淀粉、食品、化工、輕工等液體物料的濃縮，能滿足熱敏性中藥、西藥及熱敏性食物料濃縮的要求。
二、特點
1、 節能效益，按QXSJN-1000型計算，年節約蒸汽54000噸左右，節約水14噸左右，節約電13萬度左右，折合人民幣20-25萬元（與單效對比）。
2、 本濃縮器采用負壓外加熱自然型循環式的蒸發方式，蒸發速度快，濃縮比大，可達1.25-1.4（一般中藥浸膏）。
3、 本濃縮器采用二效同時蒸發，二次蒸汽得到使用，耗能總量與單效濃縮器相比降低67%，一年的節能費可收回本濃縮器的全部投資。
4、 多功能操作特點：（1）可回收酒精濃度80% ；（2）單效、雙效、三效可以反復並鍋收膏；（3）可以間歇、連續進料。
5、 本濃縮器與物料接觸部分均采用不銹鋼製作，符合GMP標準要求。外形美觀。加熱器、蒸發器外麵均設有保溫層，保溫層外用不銹鋼薄板製作外殼，表麵做鏡麵或亞光處理。
三、主要技術參數
項 目 | QXSJX-500型 | QXSJX -1000型 | QXSJX -1500型 | QXSJX -2000型 | QXSJX -2500型 | QXSJX -3000型 | |
蒸發能力（Kg/h） | 400-500 | 800-1000 | 1200-1500 | 1800-2000 | 2300-2500 | 2800-3000 | |
蒸汽壓力（Mpa） | 0.05-0.09 | 0.05-0.09 | 0.05-0.09 | 0.05-0.09 | 0.05-0.09 | 0.05-0.09 | |
蒸發溫度 (℃) | 一效 | 80 | 80 | 80 | 80 | 80 | 80 |
二效 | 70 | 70 | 70 | 70 | 70 | 70 | |
三效 | 60 | 60 | 60 | 60 | 60 | 60 | |
真空度 (MPa) | 一效 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
二效 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
三效 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | |
濃縮比例 | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 | |
耗蒸汽量(㎏/h) | 220 | 350 | 600 | 750 | 1000 | 1200 | |
循環水T | 5 | 8 | 15 | 20 | 25 | 30 | |
蒸汽進口F | 32 | 48 | 57 | 76 | 89 | 108 | |
真空管口F | 80 | 109 | 159 | 219 | 259 | 289 | |
外型尺寸 （長×寬×高） | 5400×1000×2800 | 7000×1500×3400 | 8250×1600×3600 | 8350×1650×3650 | 8500×1700×3700 | 9000×1800 ×4000 | |
四、工作原理
一次蒸汽（鍋爐蒸汽）進入一效加熱室，將料液加熱，同時在真空的作用下，從噴管噴入一效蒸發室，料液從彎道回到加熱室，再次受熱又噴入蒸發室形成循環；料液噴入蒸發室時成霧狀，水份迅速被蒸發，蒸發出來的第二次蒸汽進入二效加熱室給二效料液加熱，同理形成第三個循環，三效蒸發室蒸發出來的蒸汽（第三次）進入冷卻器，用自來水冷卻成冷凝水，流入受水器到視鏡1/2處排掉。料液裡的水不斷被蒸發掉，濃度得到提高，直到所需要的比重，由出膏口出膏，冷卻水經冷卻器熱交換，水溫升到30℃-40℃送入廠用總水管，給全廠用或送入冷卻塔循環使用。
五、結構及性能

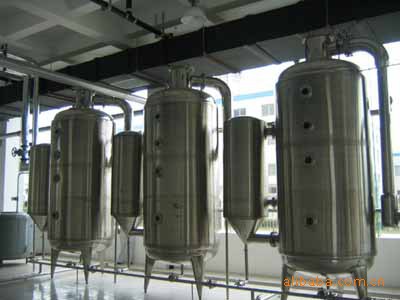

本設備由一效加熱室，蒸發室、二效加熱室、蒸發室、三效加熱室、蒸發室、受水器、冷卻器等構成。
