    AL2543型底部卸車鶴管,液下卸車鶴管,愛德石化廠傢自銷
    商品代碼: 4309555
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    鶴管規格品種多樣,需要根據客戶提供的參數或要求定製!

    因此價格不是固定的,網上價格隻是參考價格。

    購買前,請聯系我們,咨詢價格。

    電話:18705139803(趙經理)

    商務qq:1247225188

    郵箱:[email protected]

    愛德石化承諾您:

    1.圖片所示,均為廠房實拍,絕無半點虛假,請您放心購買!

    2.質量和服務均是同行業領先,我們看重誠信,做放心商傢!

    3.專業生產鶴管旋轉接頭活動梯內浮盤等10餘年,我們竭誠為您服務,並提供技術支持!

    9E563A9E-DB29-4873-A3F0-61D987

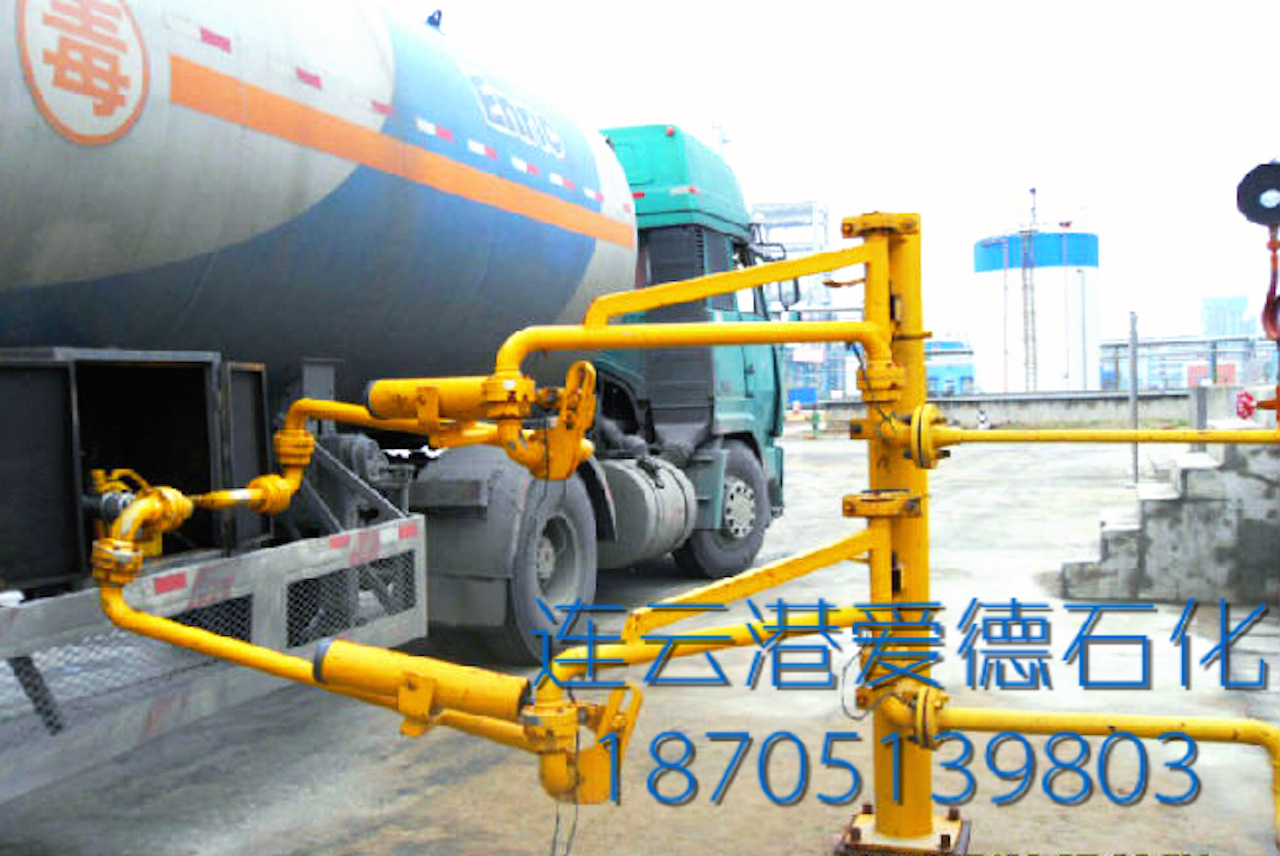

    陸用流體裝卸臂(鶴管)

      陸用流體裝卸臂(鶴管)是由轉動靈活、密封性好的旋轉接頭與管道串聯起來,用於槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備。
       關鍵部件旋轉接頭,采用精密數控機床加工,內藏雙滾道支承結構,轉動靈活,輕便可靠。外圈選用合金鋼、內圈選用不銹鋼或襯聚四氟乙烯,保證其能夠安全、可靠的用於高溫、低溫、強腐蝕性的介質。
       密封圈采用增強聚四氟乙烯材料,內襯不銹鋼彈性支承環、密封經拋光處理,具有優越的自潤滑性及超強的耐腐蝕性。


    型號說明

    • 公稱口徑:按裝卸臂液相管口徑
    • 使用場所代碼:用AL字母表示,用於火車或汽車槽車的裝卸作業
    • 裝卸位置代碼: 1-頂部裝卸 2-底部裝卸
    • 旋轉接頭數量代碼:計算液相管旋轉接頭 4-4個旋轉接頭 5-5個旋轉接頭
    • 氣相管結構代碼: 0-無氣相管 1-上接式 2-下接式 3-上翻式 4-翻下式
    • 液相管結構代碼: 1-上接式 2-下接式 3-上翻式 4-翻下式

    主要型號及其結構簡圖

    設計製造驗收規范/標準

    - HG/T21608-2012
    - H/QB1006-93
    - GB12459-90
    - GB 700
    - GB 3077
    - GB 8163
    - JB755-85
    - GB 308
    - GB 3323-87
    - DIN8563 T1
    - DIN8563 T2
    - DIN8563 T3
    - GB985-88
    - GB/T 8923-88
    - GB/T 13384-92
    《液體裝卸臂》
    《流體裝載臂》製造部分
    《鋼製無縫管件》
    《碳素結構鋼技術條件》
    《合金結構鋼技術條件》
    《輸送流體用無縫鋼管》
    《壓力容器鍛件技術要求》
    《滾動軸承鋼球》
    《鋼熔化焊接接頭射線照相和質量分級》
    《焊接結構的長度和角度自由公差》
    《焊接質量保證,對工廠要求》
    《焊接結構的形狀和位置自由公差》
    《氣焊手工電焊及氣體保護焊焊縫坡口的基本形式與尺寸》
    《塗裝前鋼材表麵銹蝕和除銹等級》
    《機電產品包裝通用技術條件》

    結構組成

    產品特點

    • 雙滾道的旋轉接頭及帶彈性卡的密封圈保證裝卸介質不泄漏;
    • 隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力;
    • 裝卸過程中,在槽車正常移動范圍內與槽車隨動;
    • 裝卸臂收容狀態時,鎖定與槽車行進方向平行,占用空間小;
    • 結構合理,以最小的臂尺寸,滿足最合理的包絡范圍。

    主要參數

    • 適用介質:各種液態和氣態產品
    • 公稱口徑:DN50 - DN150
    • 管道材質:碳鋼、不銹鋼、襯管
    • 設計溫度:-196°C - 250°C
    • 設計壓力:-0.08 Mpa - 6.0 Mpa
    • 工作包絡范圍



    如有需要,請聯系我們,連雲港愛德石化竭誠為您服務!
