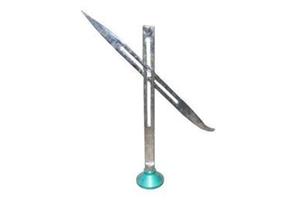

劃線盤用來劃線或找正工件位置： 一．劃線盤的結構組成主要由底座、立柱、劃針和夾緊螺母等組成。劃針兩端分為直頭端和彎頭端，直頭端 用來劃線，彎頭端常用來劃正工件的位置，例如找正工件表麵與表麵的平行等。 二、劃線盤使用要求： ①劃針夾緊牢固，呈水平狀態劃線時，應使劃針基本處於水平位置，不要傾斜太大。劃針伸出的部分應盡量短 些，這樣劃針的剛度較好，不易產生抖動。劃針的夾緊也要可靠，以避免尺寸在劃線過程中有變動。 ②劃針沿劃線方向要傾斜劃針與工件的劃線表麵之間沿劃線方向要傾斜一定角度（40°～60°），這樣可以減 少活劃線阻力和防止針尖紮入工件表麵的現象。在用劃線盤劃較長直線時，應采用分段連接劃法，這樣可對各段 的首尾作校對檢查，避免在劃線過程中由於劃針的彈性變形和劃線盤本身的移動所造成的劃線誤差。 ③要緊貼平板表麵平穩地拖動劃線盤底座在劃線過程中，要拖動劃線盤底座時，應使它與平臺臺麵緊緊接觸，而 無搖晃或跳動現象。為使底坐在劃時拖動方便，還要求底座與平臺的接觸麵保持清潔，以減少阻力。
④暫不使用時，劃針直頭端應垂直向下劃線。 |
