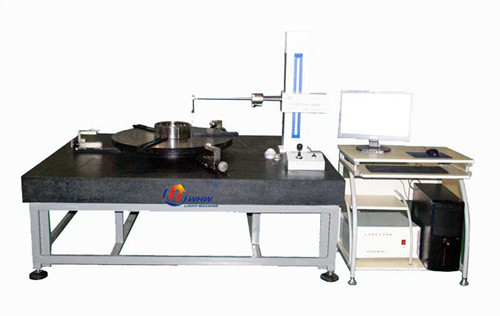

MC012系列低速大承載圓度機

MC012系列（Y901200）

ng>一、Y901200低速大承載圓度機產品簡介：ng>

   Y901200低速大承載圓度機主要適用於直徑小於1.2米、重量小於500Kg的大型環形工件、各種大型軸承內外套圈滾道的圓度、波紋度等參數測量，可給出圓度、波紋度、同心度、同軸度、平麵度、等參數數值，同時也可進行頻譜分析。

二、機器說明

本測量機器主要適用於直徑小於1.2米、重量小於500Kg的大型環形工件、各種大型軸承內外套圈滾道的圓度、波紋度等參數測量，可給出圓度、波紋度、同心度、同軸度、平麵度、等參數數值，同時也可進行頻譜分析。

ng>三、Y901200低速大承載圓度機主要特點：ng>

1、機器采用先進的氣浮承載技術，承載量大、精度高,且永不磨損，使用壽命長；

2、機器采用伸縮式測量機構，測量方便，節省空間；

3、機器數據采集采用德國HEIDENHAIN公司進口精密圓光柵及密集點采樣技術，定位精確，數據可靠，穩定性好；

4、機器采用專業測量軟件，操作便捷，人機互換性好；

5、機器工件調整方便快捷，檢測效率高；

6、可對零件表麵狀態進行頻譜分析，能夠給出任意波段的幅值；

7、可測環形不規則連續表麵，具有剔除表麵異常點評價圓度功能，剔除凹口，部分圓弧測量圓度功能；

8、測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇。

ng>四、Y901200低速大承載圓度機機器主要參數：ng>

1、主軸精度：±0.08μm

2、系統精度：±0.2μm

3、數據采集：進口精密光柵

4、測試直徑：   ≤1.2m

5、測量最大高度：500mm

6、量程范圍：±0.3mm（半徑差）

7、傳感器分辨率：0.01μm

8、承載：       ≤650Kg

9、測試轉速：   ≤3r/min

10、電源、氣源壓力：電源220V、50Hz、250w， 氣源壓力：≥0.6MPa
