    供應HASCO|Z80PL/9*90|Z80PL/13*90|模具快速接頭|快速接頭
    商品代碼: 11571955
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    加工定製 類型 冷卻元件 品牌 兼容HASCO/哈斯高
    型號 Z80PL/9*90,Z80PL/13*90 適用模具類型 成型模 產品別名 快速接頭,軟管接頭,模具快速接頭,快換接頭,水管接頭

    快速接頭廠傢|快速接頭型號|快速接頭標準|水管快速接頭|模具快速接頭

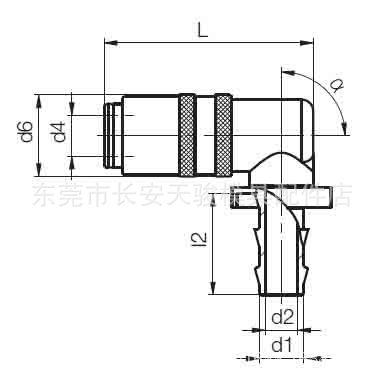

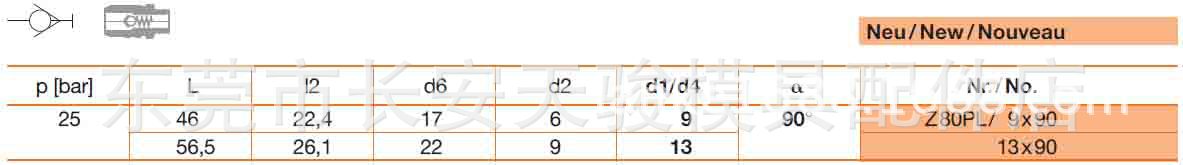

    型號:兼Z80PL/9*90,Z80PL/13*90。

    Z80PL-90-1

    Z80PL-90-2

    Z80PL-90-3

    100%保證:

    1,母頭除瞭密封圈、彈簧、鋼珠,其它都是黃銅生產。

    2,公頭都是黃銅生產。

    3,保證與原裝共用,如果與原裝連接有漏水現象,無條件退貨或退款或補貨。

    4,保證快速水咀(公頭)與快速接頭(母頭)配合緊密,無漏水、漏油、漏氣現象。反之,無條件退貨或退款或補貨。

    5,密封圈如果有損耗,2年內免費贈送,但要以舊換新。

    特征:

    1,快速接頭,省油、環保、設備化整為零、方便運輸。

    2,快速安裝,減少上下模具的時間,提高工作效益。

    3,運水流量均勻,保證產品品質及註塑、壓鑄、吹塑效率。

    4,產品標準化,兼容國外知名品牌,如:HASCO、DME、MISUMI、STAUBLI、NITTO、PCS、DME-EOC、PUNCH、STRACK、PARKER等。

    5,價格優勢,保證質量,隻有原裝約30%的價格就可以擁有原裝般產品,以提高競爭力。

    6,訂購周期短,銅水咀生產4天左右,快速接頭生產6天左右。特製產品除外。

    7,標準件備庫存,以減少客戶的訂購時間或降低庫存成本。

    8,產品的密封圈耐溫度為150度,材質為橡膠;還有耐溫250度的氟膠圈。

    9,產品耐壓15KG。

    材質:佛山銅,用的是棒材而不是管材,保證壁厚勻稱,韌性好,不易斷裂。

    用途:適用於塑膠模具、壓鑄模具、吹塑模具、模溫機、註塑機、吹塑機、壓鑄機、冷水機等設備的冷卻系統,可通水、通油、通氣作用。

    加工工藝:CNC車床加工,用進口刀具,保證每批生產的尺寸一致及配合度良好。

    訂貨須知:

    1,單價僅供參考,具體價格要依據產品尺寸來報價。

    2,產品為仿製品,能兼容各國知名品牌。

    3,如果收到貨後對品質不滿意,可退貨及退款。

    4,廣東省外款到生產,廣東省內貨到付款,具體情況在報價時註明。

    5,廣東省內用快遞或送貨上門,訂單金額1000元以下運費到付,訂單金額1000元以上運費寄付,具體在報價時說明。

    6,廣東省外用快遞或物流,運費為到付或我方先支付再將運費加到訂單總金額裡麵。(如德邦物流、順豐快遞、中通速遞等)

    7,交易方式:線下交易、線上交易。

    8,付款方式:對公賬號,對私農行、工行、建行、支付寶。



    一,模具水咀和模具快速接頭的品牌:DME(迪恩易-美洲)美國、DME-EOC(迪恩易-歐洲)美國、HASCO(哈斯高)德國、MISUMI(米思米)日本、STAUBLI(史陶比爾)法國、NITTO(日東)日本等。

    二,模具水咀和模具快速接頭的一般叫法(按尺寸):小組、大組、加大組。尺寸分別如下:

    分類

    小組(mm)

    大組(mm)

    加大組(mm)

    牙型

    代表型號

    備註

    DME模具水咀

    9.5

    13.5

    20.0

    NPT

    JP-352

    插母頭那頭的直徑

    DME模具快速接頭

    9.5

    13.5

    20.0

    NPT

    JS-308

    插公頭那頭的內徑

    DME-EOC銅水咀

    9.5

    13.5

    20.0

    PT

    N9-1/4“A

    插母頭那頭的直徑

    DME-EOC快速接頭

    9.5

    13.5

    20.0

    PT

    SK-111

    插公頭那頭的內徑

    HASCO模具水咀

    9.0

    13.0

    19.0

    PT/M

    Z81/13/R1/4

    插母頭那頭的直徑

    HASCO快速接頭

    9.0

    13.0

    19.0

    PT/M

    Z80/13

    插公頭那頭的內徑

    MISUMI模具水咀

    8.0

    10.9

    11.5

    PT

    KPM-2

    插母頭那頭的直徑

    MISUMI模具快速接頭

    8.0

    10.9

    11.5

    PT

    KSH-3

    插公頭那頭的內徑

    PUNCH模具水咀

    8.0

    10.9

    11.5

    PT

    KKPM-2

    插母頭那頭的直徑

    PUNCH模具快速接頭

    8.0

    10.9

    11.5

    PT

    KKSH-3

    插公頭那頭的內徑

    STAUBLI銅水咀

    17.0

    21.0

    32.0

    PT/NPT

    RPL 08.1151

    插公頭那頭的外徑

    STAUBLI快速接頭

    17.0

    20.0

    28.0

    PT/NPT

    RPL 08.6810

    插母頭那頭的外徑

    三,模具水咀分為傳統模具水咀和快接水咀:傳統水咀一頭是牙,另一頭是插軟管,常用的牙為1/8PT、1/4PT、1/2AT(粗牙)、3/8AT(粗牙)、M12*1.75、M10*1.5,插軟管那頭的直徑為10MM和12MM,也可以按要求的尺寸生產;快接水咀一頭是牙,另一頭是插快速接頭,常用的牙為1/8、1/4、3/8、1/2等,快接那頭是根據不同的品牌形狀不同。

    四,模具快速接頭分類:

    A,按角度分:180度、90度、45度。

    B,按使用方式分:接軟管(寶塔)、接鐵氟龍管(外牙3/8H、1/2H)、接油管(內牙)

    五、快速接頭的解釋:模具快速接頭是一種不用輔助工具用手操作就能實現管路連通或斷開的接頭。模具接頭(母頭)和模具水咀(公頭),它有三種結構形式:

    (一)模具接頭和模具水咀為封閉式(模具水咀一定是標準長度)

    (二)模具接頭和模具水咀為開放式

    (三)模具水咀開放式,模具接頭封閉式

    1,模具接頭和模具水咀為封閉式:

    a,不連接時-----母頭與公頭在在各自頂針和彈簧的作用下頂住管通道,公頭與母頭的頂針各自閉合,瞬間阻斷流體流動。b,連接時-----當公頭插入母頭時,頂針在彈簧的作用下回到原來的位置,鋼珠滾動鎖緊公頭緊密連接,同時母頭與公頭的頂針互相推動而打開,流體流通,O型圈能完全阻斷流體的滲漏。

    2,模具接頭和模具水咀為開放式:

    a,不連接-----當母頭的銅外套被推到另一端時,鋼珠自動向外滾動,因此,公頭被移出;由於公頭與母頭都沒有閥門,流體向外流出。

    b,連接--當公頭插入母頭時,銅外套被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈阻止流體往外流。

    3,模具水咀開放式,模具接頭封閉式:

    a,不連接時----當母頭的銅外套移到另一端時,不銹鋼珠自動向外滾動,公頭被閥門彈簧的反作用力彈開,閥門就能自動關閉以阻斷流體流動。

    b,連接--當公頭插入母頭時,銅外套被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈阻止流體往外流。

    六、選用快速接頭的目的:

    1、省時省力:通過快速接頭拆裝和連接水、油、氣路時,動作簡單、節省時間和人力。

    2、省油、水、氣:折裝管路時,快速接頭上的單項閥可封閉管路,流體不會流出,避免流體的損失。

    3、環保:快速接頭折裝和連接時,流體不會遺漏,保護環境的乾凈。

    4、設備化整為零,方便運輸:大型設備或是需要便於攜帶的液壓工具,使用快速接頭分拆後運輸,到達目的地後再組裝使用。

    5、經濟:以上各種優點都為客戶創造瞭經濟價值。

    七、按用途形式可分為:空氣用快速接頭、油壓用快速接頭、冷卻水溫用快速接頭、油溫用快速接頭。

    (一)空氣用快速接頭:主要用於空氣配管、氣動工具配件。對應其用途,有豐富多樣的本體材質、尺寸及安裝形狀多樣。

    (二)油壓用快速接頭:主要用於油壓裝置、建築機械。主體材質應采用能抗振動和沖擊的金屬。尺寸以及安裝形狀豐富多樣。

    (三)冷卻水溫用快速接頭、油溫用快速接頭:主要用於通用型模具介面。徹底實現模具互換操作的簡單化,加強防銹功能,種類多樣。

    八、按結構形式可分為:模具接頭和模具水咀為封閉式(模具水咀一定是標準長度)、模具接頭和模具水咀為開放式、模具水咀開放式,模具接頭封閉式。
